Plaqueta de identificação.

Mensagempor edison » 05 Ago 2014 18:37

Alguem saberia dizer se existe alguma norma no Brasil especifica quanto a identificação de equipamentos elétricos manufaturados?

Coisas a constar do tipo:
Nome /CNPJ do fabricante.
Tensão / nº de fases de alimentação.
Nº de série
Corrente consumida etc.

Por ex:

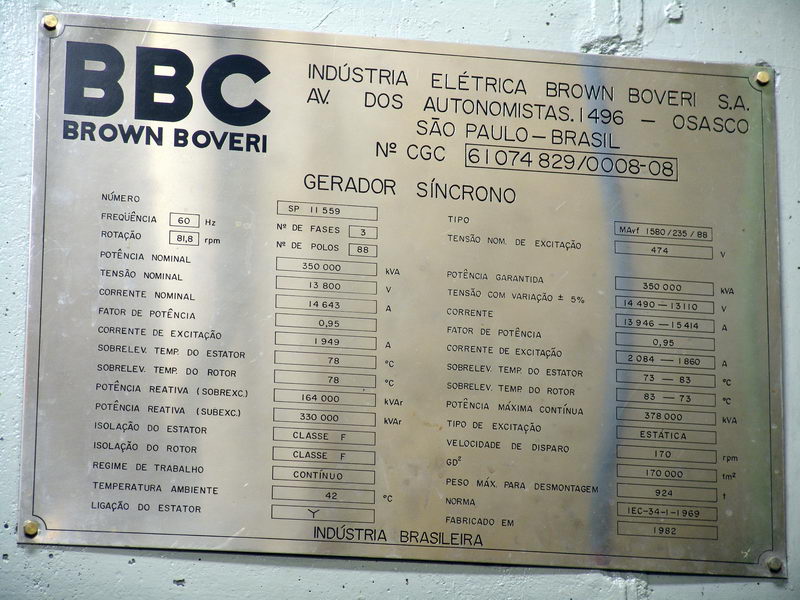

Completa :

Imagem

Ou básica assim:

Imagem

Madidas fisicas da etiqueta LxA ,texto ,material ,fixação ,localização.

Pelo visto cada fabricante tem seu padrão mas o que diz as normas ?
Quais os dados relevantes obrigatórios ?

Grato a todos.
-----------------------------------------------
"Os políticos e as fraldas devem ser trocados freqüentemente. E pelas mesmas razões"
-----------------------------------------------
Avatar do usuário
edison
Dword

Mensagens: 2009
Registrado em: 10 Mar 2007 00:18
Localização: Curitiba

Re: Plaqueta de identificação.

Mensagempor Milhoci » 06 Ago 2014 14:12

Bom, equipamento comum eu não sei, mas eletromédico tem que ter as seguintes infos:

Nome ou marca do fabricante
Informações de contato
Referencia de modelo ou tipo
número de serie/ lote
data de fabricação
identificação de software (se tiver).
tensão de alimetação
frequencia da rede
potencia em VA ou W
Fusível
Cap de ruptura do fusivel (essa é pra matar)


Todas as informações devem ser de tamanho tal que a uma distancia de 1 metro seja possível ler.

Milhoci
Milhoci
Byte

Mensagens: 148
Registrado em: 12 Out 2006 18:46

Re: Plaqueta de identificação.

Mensagempor J » 07 Ago 2014 08:36

A NR12 comenta sobre alguns dados obrigatórios em máquinas e equipamentos:

portal.mte.gov.br/data/files/8A7C812D350AC6F801357BCD39D2456A/NR-12%20(atualizada%202011)%20II.pdf

12.123. As máquinas e equipamentos fabricados a partir da vigência desta Norma devem possuir em local
visível as informações indeléveis, contendo no mínimo:
a) razão social, CNPJ e endereço do fabricante ou importador;
b) informação sobre tipo, modelo e capacidade;
c) número de série ou identificação, e ano de fabricação;
d) número de registro do fabricante ou importador no CREA; e
e) peso da máquina ou equipamento.

Só não sei se "equipamentos elétricos manufaturados" são englobados também por essa norma ...
J
Nibble

Mensagens: 71
Registrado em: 13 Jan 2009 02:49

Re: Plaqueta de identificação.

Mensagempor edison » 07 Ago 2014 20:14

J escreveu:A NR12 comenta sobre alguns dados obrigatórios em máquinas e equipamentos:........


Era isso que eu buscava. :D
Assim fica mais fácil convencer o cliente que "alguns itens" não são firulas p/ encarecer o projeto.

Valeu mesmo "J" e muito obrigado.
-----------------------------------------------
