interpretando uma onda senoidal!

[verd]

olá companheiros estou na luta agora com um sensor de velocidade do vento!!

as pás do ventilador possui um imã tenho uma bobina poxima as estas pás, esta bobina envia pulsos

consegui pegar a onda pelo aciloscópio numa velocidade aprox de 30 km/h penso eu, gerou uma onda não sei interpretar direito o ociloscópio consegui uma senoide que chega até o terceiro risco do eixo y com 20,5 milivolts por 5 milisegundos.

minha duvida é a seguinte, vou colocar um aplificador para aumentar este sinal, qual??

vou ligar este sinal amplificado ao pic e sair pwm, pela porta analógica??

valeu companheiros!! se puderem palpitar obrigado!!

[Francesco]

Meu amigo, precisamos saber mais algumas coisas sobre esse sinal... Se é uma senoidal, você precisa do lado positivo, negativo, ou só da freqüência? Precisa saber o nível da tensão?

Vou supor que você precise apenas da freqüência, sendo assim um simples comparador basta. O velho amigo LM339 ativa com uma tensão mínima de 2mV na entrada. Como você está com 20,5mV, é o suficiente. A saída dele pode entrar diretamente no microcontrolador, sem nenhum outro tipo de circuito.

Francesco

[verd]

Fala Francesco blz!!, então peguei a bobina e liguei as suas saidas nas pontas do ociloscópio coloquei perto as pás do ventilador que possui um imã, acredito que está gerando uma micro tensão ali! principio de um dinamo! as pás contem um imã pois ja coloquei outro ima com polaridade invertida e o imã empurrou as pás!!!

[Francesco]

Olá Verd,

Se for só isso, um LM339 já basta. Tente fazer esse teste, coloque essa bobina na entrada positiva do LM339, e terra na entrada negativa. Alimente ele com 5V e verifica a saída... se sair pulsado, variando a freqüência de acordo com a velocidade, então está resolvido.
Boa sorte!

Francesco

[verd]

valeu francesco!!!! vou testar segunda posto os resultados!!!

[verd]

Fala francesco, testei o lm339 e não pulsou acredito q a tensão na bobina seja muito pouca, deve sair uns 2mV no pau da viola! q q eu posso utilizar para aplificar isso? ou algum outro meio de medir essa bobina!!

[diogo_18sp]

Fala francesco, testei o lm339 e não pulsou acredito q a tensão na bobina seja muito pouca, deve sair uns 2mV no pau da viola! q q eu posso utilizar para aplificar isso? ou algum outro meio de medir essa bobina!!

caro amigo vc colocou na saida um resistor de pull up pois o lm 339 e coletor aberto?

[Francesco]

Uma saída é aplicar uma tensão DC como offset na bobina, assim você vence a barreira inicial do LM339. Tentei colocar o esquema, não sei se ficou claro:

Código: Selecionar todos


    VCC
     |
     R
     |  |\
  C-----| +
  C  |  |  LM339
  C--+--| -
     |  |/
     R
     |
    GND


O componente R é um resistor, or exemplo de 1K ou 10K. C seria a representação da bobina. Veja que o divisor resistivo é ligado na ponta inferior da bobina, mas na superior não

[MOR_AL]

Nesse tópico tem muita coisa. Deve resolver.
http://asm51.eng.br/phpBB/viewtopic.php?t=8720
MOR_AL

[Francesco]

MOR_AL, Excelente!!!

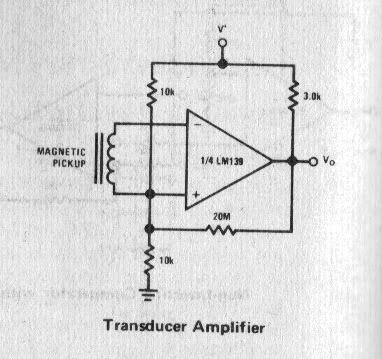

Era exatamente isso que eu queria dizer! Nesse post que você mandou há o esquema:


Verd, era isso que eu queria dizer. Entre no post indicado pelo MOR_AL, deve resolver o problema.

Francesco

[zazulak]

Olá verd,

você ligou este tacogerador com uma saída em cada entrada do comparador, ou aterrou uma delas? O ideal é como o pessoal sugeriu: através de um divisor fixar uma das entradas do comparador em 1/2 VCC, e ligar o tacogerador entre as duas.

Uma imagem vale mais do que 1000 palavras, vide a página 14: http://www.national.com/ds/LM/LM339.pdf

[zazulak]

ups.. o Francesco foi 4 minutos mais rápido que eu...

[Francesco]

Zazulak, na verdade o MOR_AL é que foi mais rápido. Tirei isso do tópico que ele mandou.
Mas o teu é melhor, porque há mais informações.

Verd, além da imagem da página 14, se atente na tabela da página 2. Foi de lá que eu tirei os valores de offset.

[verd]

Valeu pela força pessoal, vou colocar em pratica o esquema!! brigadão!!

[MOR_AL]

Na verdade eu escaneei do manual impresso da National de 1976.
A referência é a mesma da de vocês, só que mais antiga.
MOR_AL
