Esquema PsocEval1 ...

[MacRC]

Algum colega poderia me ajudar ?

Recebi o Kit da Cypress, muito bom por sinal, e estou tentando começar a aprender, mas não consegui descobrir como ligar a placa no PC ...

Como veio duas plaquinhas, não sei se uma é para programar e a outra para rodar, ou se posso programar e rodar na mesma placa ?

E tambem não consegui achar o esquema desta placa : PsocEval1





Alguem sabe onde eu encontro estes esquemas ?

Abraços !

[Ander_sil]

No CD que veio junto no KIT.

[LUCK]

No kit vem o PSoC MiniProg, e um cabo USB...
Você conecta o PSoC MiniProg ao PC com esse cabo USB, depois pluga o PSoC MiniProg em uma das duas placas onde encontra-se o micro a ser gravado.

Observe o conector branco (5 pinos) nas placas:

+ <=> Vdd
G <=> Gnd
R <=> RES
C <=> SCLK
D <=> SDATA


O teu não veio com o PSoC MiniProg?

[Ricardo_Franco]

Senhores.
Eu postei uma aplicação passo a passo de como acender um LED no KIT, e la tem as fotos de
“ o que você coloca aonde.... e como fazer isso....” (hum.... não ficou boa esta frase....).

http://rapidshare.com/files/29910405/la ... 1.rar.html

Boa sorte

[Ander_sil]

Neste link tem os pdf do esquema.

http://www.cypress.com/portal/server.pt ... 88&REF=SCH

AN2011_12 com esquema da revisão D

http://download.cypress.com.edgesuite.n ... 011_12.pdf

até+

[MacRC]

Obrigado pela ajuda Luck !

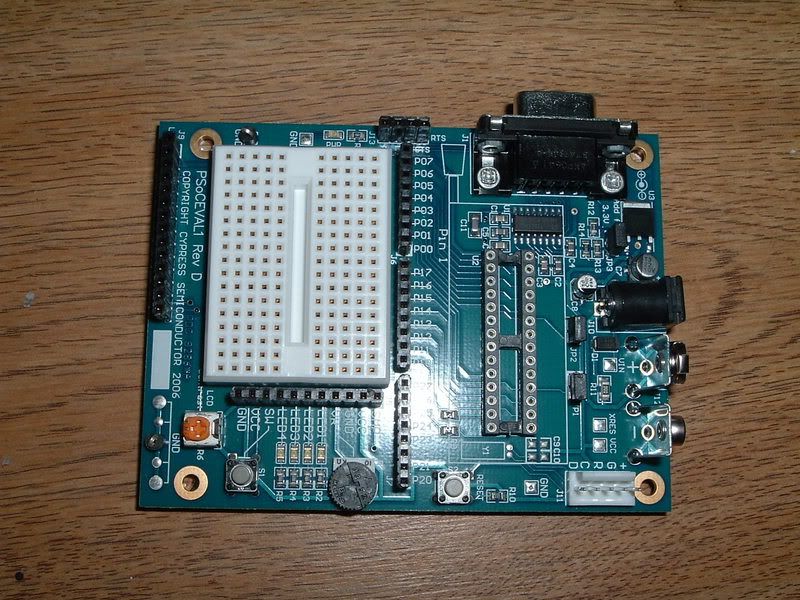

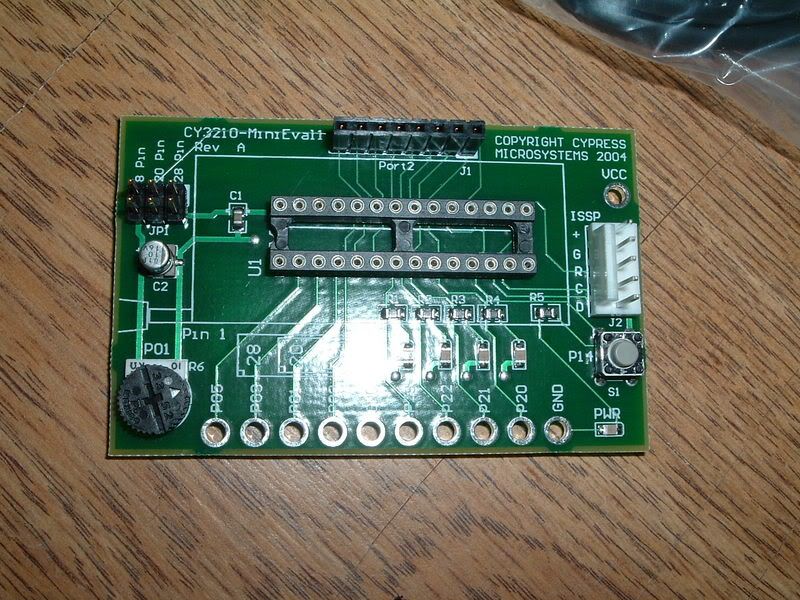

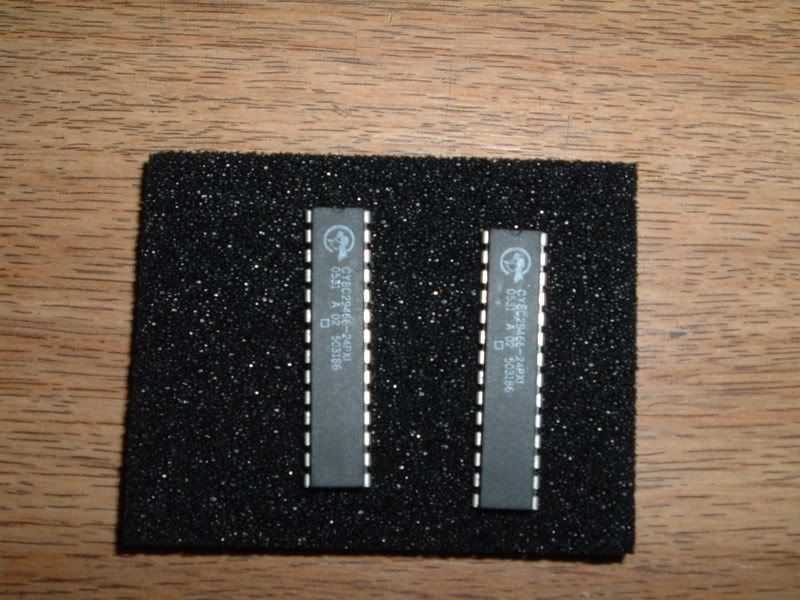

Eu recebi o kit da foto abaixo, acho que o MiniProg esta junto ?!




Obrigado Ricardo !

Eu ja havia baixado este seu tutorial e não estava conseguindo abrir, agora tentei novamente e consegui ... ficou bem claro como devo proceder, muito obrigado ! suas explicações estão excelentes ...

Percebi que voce utiliza a alimentação da propria USB para testar, estou certo ?


Obrigado ander_sil !

Baixei todos os desenhos que voce indicou, vou dar uma estudada ... valeu mesmo !

Provavelmente seja um problema comigo, mas eu nunca consigo achar estas coisas nos sites dos fabricantes ... acho de tudo, menos o que preciso ...

Obrigado e abraços a todos !!!
Reinaldo

[Ricardo_Franco]

Ola Senhores

O MiniProg é o camarada de acrílico que você conecta o cabo USB nele!!

Sim eu utilizo a própria alimentação da porta USB, para até 500mA (USB 2.0) está sossegado, mas eu utilizo apenas com o KIT, pois não tem como eu fazer besteira, tem que ter cuidado para não drivar mais corrente que a porta pode suportar.

Boa sorte

[lhpfonseca]

Alguém sabe dizer porque alguns kits não vêm com o display??

Grato,

Luiz Henrique

[Ricardo_Franco]

Ola Senhores.
Acho que nenhum veio com display, no meu caso eu comprei separado.
