Chave CMOS com IRF840 e IRF9640

[lasfclestat]

Prezados

Estou precisando fazer um circuito habilitara a alimentação de uma bateria ou não, a bateria será de 24 Vcc e fornecera 1,5 A

Estou querendo utilizar um MOSFET para fazer essa chave, porém estou tendo dificuldade para projetar o circuito.





Eu fiz os dois circuito acima porem, não adianta o que eu coloque no gate que a saida sempre fica em nivel 1 (24VCC)...

Estou usando o IRF840 e IRF9640 ...

Se alguem tiver como me ajudar desde ja agradeço.

[]s

[Sergio38br]

coloque um resistor entre o dreno e gate de valor alto e controla o gate pelo coletor de um transistor NPN, como esta, com 5v no gate ele ja conduz.

[ ]'s
Sergio

[rcakto]

lasfclestat,

obrigatoriamente tem que usar os IRFs?? voce não poderia usar um rele de estado solido por exemplo não??

[lasfclestat]

lasfclestat,

obrigatoriamente tem que usar os IRFs?? voce não poderia usar um rele de estado solido por exemplo não??

Então, como eu vou usar em um sistema movel e alimentado por baterias, eu preciso consumir pouco, e eu acho que um mosfet consome bem menos que um rele de estado solido... mais não precisa ser necessariamente um IRF pode ser uma outra solução... estou montando o circuito com a recomendação do sergio para testar...

obrigado...

[lasfclestat]

Então eu fiz a montagem como no esquemático a baixo, porém, quando eu coloco a base do transistor no 5vcc tem uma saida total....

Agora quando eu coloco ela em zero, o saida cai para 19.8.

Porem estou sem mais resistores de 10M, vou colocar depois um resistor maior para ver como vai ficar....

[rcakto]

lasfclestat, o problema e que apos o IRF ser acionado, sempre ira conduzir uma carga pelo resistor ate a base, assim mesmo que o transistor seja desconectado fisicamente do circuito, eu faria uma alteração, iria tirar o resistor de 10M, colocava 5V da fonte ligado na base do IRF e no meio o transistor, assim aciono da forma que voce pretende via base do transistor para os 5V da fonte alimentar o IRF, so lembrese de colocar um resistor para o devido funcionamento do IRF...

se voce utilizar esta imagem que voce posto:



basta colocar o transistor entre o resistor e o IRF, e o sinal de operação ira vir na base do transistor, mas so espero que voce tenha uma fonte de 5V para poder usar.... senao meu post so ajudo a ocupar espaco e tempo

[lasfclestat]

Então eu fiz a montagem acima, porem não corta nada...

seria isso mesmo que vc propos, ou entendi errado???

Eu colocando e tirando o sinal da base do transistor eu coloco e tiro 5Vcc no dreno do IRF, porem ele continua conduzindo... Ainda não esta contando....

[]s

[Djalma Toledo Rodrigues]

Então eu fiz a montagem como no esquemático a baixo,

R2 vai ao 24 Vdc
Ele é o Resistor de Coletor de Q2 que comanda o Gate do Mosfet
4k7 ta de bom tamanho

O contrôle através de R1

DJ

[Sergio38br]

a tensão de alimentação esta conectada ao DRENO e não no source.. e o resistor esta entre o dreno e o gate..

Sergio

[rcakto]

bom, era isso mesmo, mas com o resitor para controle da corrente no dreno TB, ja tentou tirar fisicamente os 5V do dreno apos ele ter acionado?? talvez o transistor nao esteja cortando quando em 0V, vou baixar o datasheet do IRF e da uma olhada tb

[lasfclestat]

Bem, eu ja coloquei fisicamente mesmo 0Vcc no dreno para ver se ele corta e não funcionou, coloquei tensão negativa também e nada... estou dando uma olhada no datasheet para ver descubro algo...

[Djalma Toledo Rodrigues]

Provávelmente você se equivocou na identificação dos Pinos do Mosfet

Dreno é o pino do meio.

Visto por cima Supridouro a direita

DJ

[lasfclestat]

Infelizmente não cara...
Olhando de frente (Lendo o nome dele) para o IRF o pino da esquerda-1 eu estou ligando no gate, o dreno-2 estou conectando a carga e o da direta-3 source estou conectando a tensão de entrada.

[]s

[msamsoniuk]

mas isso ae nao eh um inversor CMOS? :)

eu nao olhei o datasheet do seu componente, mas jah brinquei bastante com essas coisas em simuladores de circuitos integrados analogicos e o comportamento tipico de um inversor CMOS operando em 5V eh o seguinte:



ou seja, se vc varia a entrada de 0 a 5V, ele nao vai se mexer dos 5V ateh chegar nos 2V. daih entre 2 e 3V ele cai rapido de 5V ateh 0V e entao fica parado nos 0V ateh chegar nos 5V. se vc fizer a proporcao para 24V, uma variacao de tensao entre 0 e 5V nao deve fazer ele se mexer e a saida vai ficar nos 24V sempre!

ele soh vai entrar na regiao linear entre 9.6 e 14.4V, quando vai de 24 para 0V. e entao, entre 14.4 e 24V ele fica parado em 0V.

assim, segundo a teoria do negocio, vc precisa bolar uma forma de somar um offset de 9.5V no seu sinal de controle de 0 a 5V. daih quando vc aplicar 0V (na verdade 9.5V) vc vai ter 24V na saida e quando aplicar 5V (na verdade 14.5V) vai ter 0V na saida.

uma solucao que achei para garantir um offset seria a seguinte:

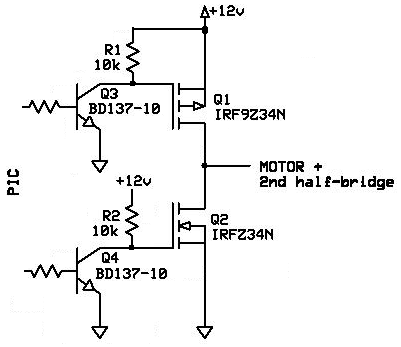

soh que vc pode montar apenas um transistor e um pull-up para 24V, ligando os gates em comum. a ideia eh simples: quando o transistor esta aberto, o pull-up joga 24V no gate e portanto a saida do inversor CMOS eh 0V. quando o transistor comuta, ele forca o gate para 0V e assim a saida do inversor vai para 24V.

[zazulak]

DTC114 = Transistor digital, que já possui um resistor em serie com a base e outro da base para o terra. Nada impede de usar um BC qualquer, desde que ponha o resistor em serie com a base

Para tensões menores que 100V, não há porque usar um IRF96xx (VDSMax = 200V), que irá aquecer mais que o IRF9540 (VDSMax = 100V), por ter um RDSOn maior.
