Motor DC mini

[Alexandro]

Preciso acionar um motor DC de 1.7vdc (esses de walkman) mas tenho uma fonte de 12Vdc, como reduzo a 1.7vdc ? Alguem tem uma ideia com baixo custo ?
Obrigado !

[Renie]

Olá Alexandro!

Se não me engano, você pode utilizar um LM317 e 2 ou 3 resistores.

[brasilma]

Alex,

O mais baixo custo que consigo pensar é um resistor.

Para calcular o valor faça assim:

12V - 1,7V = 10,3V / Corrente nominal do motor = Valor nominal do resistor.

Para a potência do resistor faça assim:

1,7V x Corrente nominal do motor = Valor da potência do resistor.

Caso não tenha a informação da corrente nominal do motor, ligue-o na tensão nominal (1,7V) e meça com um amperimetro.

Abraços,
MArcos.

[Alexandro]

É com resistor esquenta muito, porque a corrente é +/-300ma, agora com LM317 ou 7805 funciona bem porem tem um custo um pouco elevado. Mas se nao tiver outra configuraçao entao deve ser assim mesmo.

Thanks.

[MacRC]

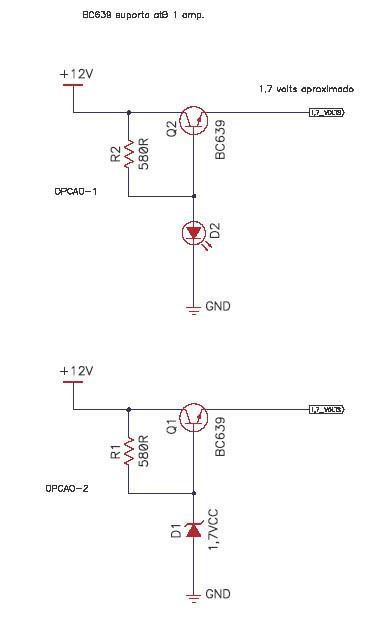

Minha sujachão seria uma destas abaixo :

Obs: Não sei se o zener de 1,7volts é um valor comercial, e o LED, geralmente, tem queda de tensão em torno de 1,5 volts ...

[otavio luiz]

MacRC 1,5 do led menos 0,6 volts de queda de tansão do transistor da mais ou menos 1 volt, mara aumetar a tensão coloca um diodo em série com o led.

[brasilma]

Alex,

Com 300mA a potência no resistor será de 3W, se você colocar um resistor de 10W (aqueles verdinhos), o aquecimento será razoável.

Veja vc que em qualquer solução linear a diferença de tensão sempre será desperdiçada na forma de calor, por qualquer que seja o elemento.

Abraços,
MArcos.

[MacRC]

Alexandro, Otavio,

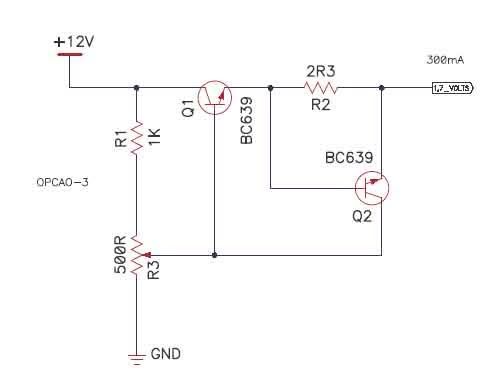

Uma outra solução seria esta com proteção contra curto :

[styg]

cara, lm7805 é custo elevado??
na boa, que tipo de projeto é esse?

[Alexandro]

MacRC, Brasilma , o problema alem da corrente é que nessas situaçoes a tensao arreia e ele nao parte, deve ser pelo pico de corrente de partida, ja tentei com capacitor e etc mas nao tive um resultado em que aplico a alimentaçao e ele parte como se tivesse sendo alimentado com uma pilha.

[brasilma]

Então meu amigo, esqueça a solução mais simples e pode seguir com a sugestão dos amigos de circuitos ativos, como as do Mac.
