Ao habilitar o bit de paridade, o resultado observado para ele está invertido.
Aqui o código utilizado:
- Código: Selecionar todos
void setup() {
//Foram testadas essas 3 opções:
Serial.begin(9600);
//Serial.begin(9600,SERIAL_8E1);
//Serial.begin(9600,SERIAL_8O1);
}
void loop() {
Serial.print('a');
delay(500);
}

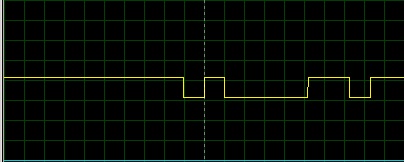

Quando utilizo Serial.begin(9600), que seria 8N1, observo o seguinte valor no osciloscopio do Proteus:
Que e equivale a 0 (start bit) 10000110 (dado) 1 (stop bit)
O que está correto.

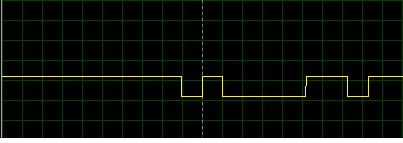

Já quando utilizo Serial.begin(9600,SERIAL_8E1) o bit de paridade está invertido:
Nessa imagem temos:
0 - start bit
10000110 - dado
0 - bit de paridade
1 - stop bit
Como estamos utilizando a paridade par (8E1), o bit de paridade para o dado 10000110 é 1 e não 0.
A mesma inversão ocorre quando utilizo Serial.begin(9600,SERIAL_8O1);
O bit de paridade que era para ser 0 está sendo 1.
Aguardo seus comentários!
